CYTM4644是一款獨立四通道4A降壓型DC/DC微模塊電源。可多路輸出或者并聯陣列輸出，最大可輸出16A電流。模塊內置開關控制器、功率FET、電感器、高精度上分壓電阻（0.5%）和配套元件，外部僅需少量濾波/保持電容器及電阻即可構成完整的降壓式四路輸出DC/DC穩壓器。模塊輸入電壓范圍4V~14V，通過一個外置取樣電阻可在0.6V～5.5V范圍設置輸出電壓。模塊支持外部頻率同步、連續/非連續模式和輸出電壓跟蹤排序操作。模塊具有內置溫度監測、過溫、過壓和過流保護功能。

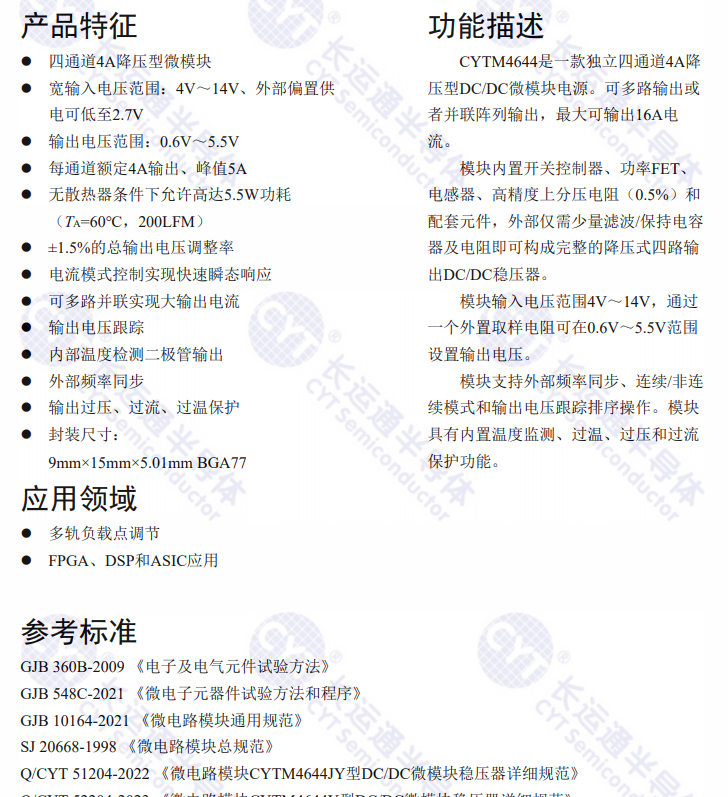

產品特征

四通道4A降壓型微模塊

寬輸入電壓范圍：4V～14V、外部偏置供電可低至2.7V

輸出電壓范圍：0.6V~5.5V

每通道額定4A輸出、峰值5A

無散熱器條件下允許高達5.5W功耗

(TA=60℃, 200LFM)

±1.5%的總輸出電壓調整率

電流模式控制實現快速瞬態響應

可多路并聯實現大輸出電流 輸出電壓跟蹤

內部溫度檢測二極管輸出

外部頻率同步

輸出過壓、過流、過溫保護

封裝尺寸：

9mm×15mm×5.01mm BGA77

應用領域

多軌負載點調節

FPGA、DSP和ASIC應用
