4056 是一款單節鋰離子電池恒流/恒壓線  性充電器，簡單的外部應用電路非常適合便攜式  設備應用，適合USB電源和適配器電源工作，內  部采用防倒充電路，不需要外部隔離二極管。熱  反饋可對充電電流進行自動調節，以便在大功率  操作或高環境溫度條件下對芯片溫度加以限制。

4056 充電截止電壓為4.2V，充電電流可通  過外部電阻進行設置。當充電電流降至設定值的  1/10時， 4056 將自動結束充電過程。  當輸入電壓被移掉后， 4056 自動進入低電  流待機狀態，待機電流降至1uA。

? 預充電壓：4.2V  ? 電池反接保護功能  ? 最大充電電流：1000mA

? 僅電池情況下，超低功耗 1uA  ? 無需 MOSFET、檢測電阻器和隔離二極管

? 智能熱調節功能可實現充電速率最大化  ? 智能再充電功能  ? C/10 充電終止

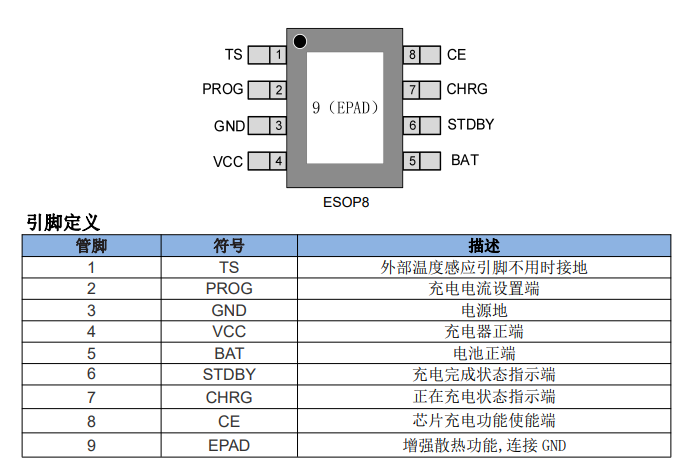

? 2.94V 涓流充電閾值  ? 封裝形式：ESOP8

應用  ? 充電座  ? 藍牙耳機、GPS  ? 手機、PDA、MP3/MP4  ? 數碼相機、Mini 音響等便攜式設備

4056 是專門為一節鋰離子電池或鋰聚合物電池而設計的線性充電器，芯片集成功率晶體管，充電電流  可以用外部電阻設定，最大持續充電電流可達1000mA,不需要另加阻流二極管和電流檢測電阻。 4056  包含一個漏極開路輸出的狀態指示端，用于指示正在充電或充電完成。充電時管腳CHRG輸出低電平，表示  充電正在進行，充電完成后CHRG腳變?yōu)楦咦钁B(tài)。STDBY充電完成狀態指示端當充電結束時，STDBY管腳  處于低電平，充電完成指示燈亮。充電過程中，此燈不亮。

如果電池電壓低于2.86V， 4056 用小電流對電池進行預充電。當電池電壓超過2.94V時，采用恒流模  式對電池充電，充電電流由PROG管腳和GND之間的電阻RPROG確定。當電池電壓接近4.2V電壓時，充電  電流逐漸減小， 4056 進入恒壓充電模式。當充電電流減小到充電結束閾值時，充電周期結束。充電結  束閾值是恒流充電電流的10%。  當電池電壓降到再充電閾值4.0V以下時， 4056 自動開始新的充電周期。芯片內部的高精度電壓基準源、  誤差放大器和電阻分壓網絡確保電池端調制電壓的精度在1%以內，滿足鋰離子電池和鋰聚合物電池的要求。  當輸入電壓低于欠壓鎖定閾值電壓或者輸入電壓低于電池電壓時，充電器進入低功耗的睡眠模式，此時電池  端消耗的電流小于1uA。

4056 內部的智能溫度控制電路在芯片的結溫超過135℃時自動降低充電電流，這個功能可以使用戶最  大限度的利用芯片的功率處理能力，不用擔心因?yàn)檫^(guò)熱而損壞芯片或者外部元器件。這樣，用戶在設計充電  電流時，可以不用考慮最壞情況，而只是根據典型情況進行設計因?yàn)樵谧顗那闆r下， 4056 會自動減小  充電電流。
