最簡單的可控硅調光的LED球泡燈應用電路
作者:shan 來源:本站 點擊:0 時間:2025-04-07 10:32:22
可控硅調光是通過改變電路中輸入電壓的波形來調節照明光源的亮度。具體來說，可控硅導通角度的變化會導致輸入電壓偏離正弦波，從而改變有效值，實現調光效果。

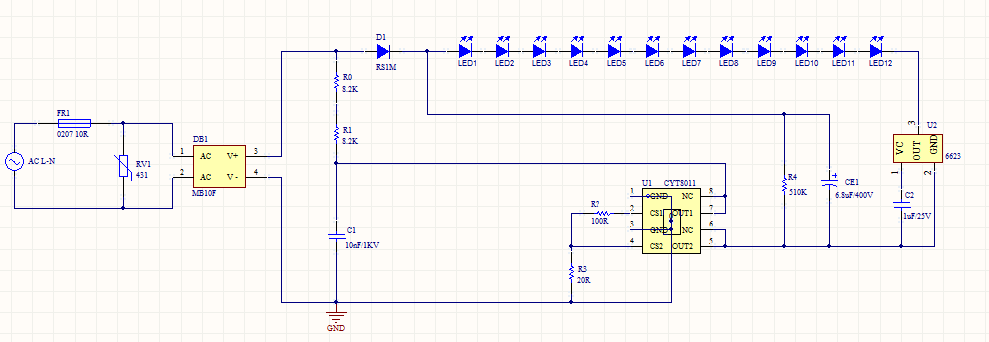

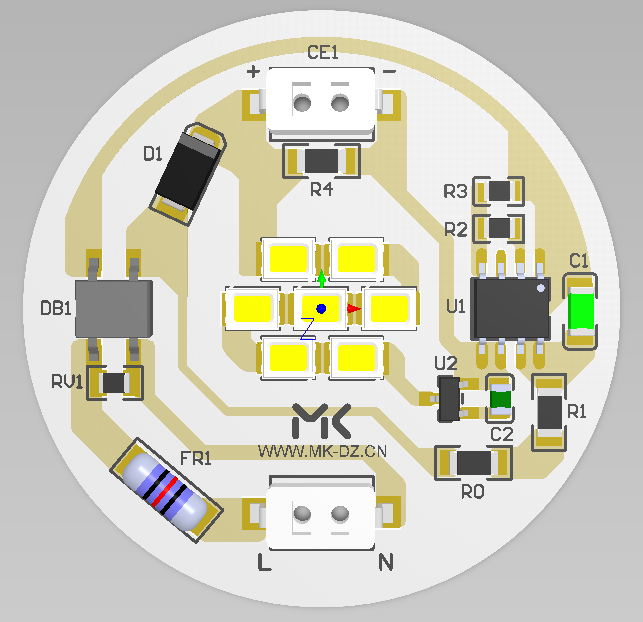

此電路是一款完美兼容可控硅調光線性恒流電路，輸出電流可調，恒流精度高，應用線路無EMC，具有過溫保護功能，系統結構簡單，外圍元器件極少，應用方案簡單。
常用的驅動芯片有：ICNE2530，CYT8011，SM2082等，
去頻閃芯片有：LS6621，LS6623，SM901，ICL9201等。
